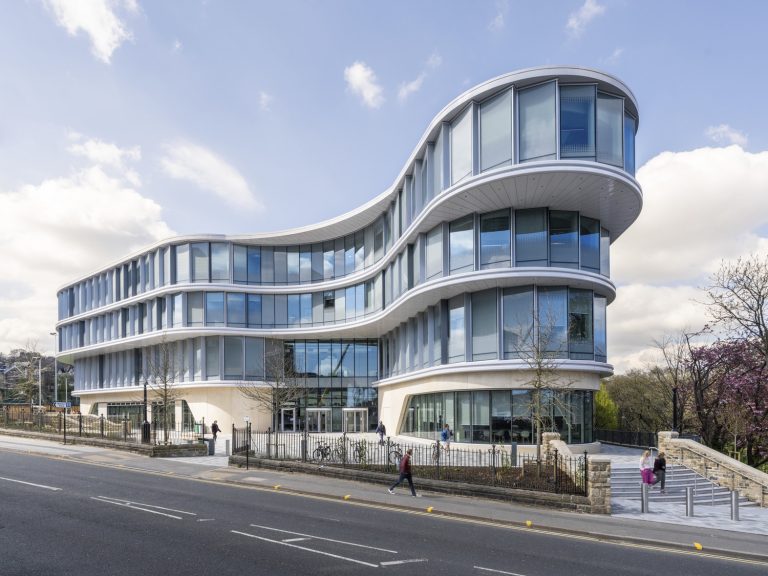

Met de opdracht om een faciliteit van wereldklasse te creëren voor de Faculteit Sociale Wetenschappen van de Universiteit van Sheffield, bedacht HLM Architects opvallende architectonische ontwerpen met behulp van Archicadeen competitief bod winnen om The Wave te leveren, een indrukwekkende nieuwe toegangspoort tot de campus van de universiteit
De faculteit Sociale Wetenschappen is de grootste faculteit van de University of Sheffield, met bijna 11.000 studenten die meer dan een derde van de totale studentenpopulatie uitmaken.
De universiteit wilde één architectonisch gebouw dat ontworpen was om academische excellentie te bevorderen en om tegemoet te komen aan de toekomstige groeiverwachtingen van de faculteit. De opdracht van HLM was om een gebouw te creëren dat de studentenervaring zou verbeteren en tegelijkertijd de reputatie van de faculteit op het gebied van onderwijs en onderzoek zou versterken.
De faculteit Sociale Wetenschappen biedt een breed scala aan onderwerpen, waaronder economie, politiek, journalistiek, fotografie en architectuur, en bestaat uit 13 afdelingen. The Wave is ontworpen rond een nieuwe multidisciplinaire onderzoekshub, die de afdelingen consolideert die voorheen verspreid waren over 16 verschillende locaties in Sheffield.
Gezamenlijke architecturale ontwerpen vormen een sociaal hart van het gebouw
In samenwerking met een groot team van belanghebbenden, waaronder academici, onderzoekers, onderwijzend personeel en studentenvertegenwoordigers, evenals het Estates & Facility Management-team, gebruikte HLM Archicad-software van Graphisoft om een studentgerichte ruimte voor onderzoek en onderwijs te ontwerpen.
Het sociale hart van het gebouw is het atrium, waaromheen alle onderwijs- en onderzoeksruimten zijn gerangschikt. Een op maat gemaakte glazen gevel creëert een gevoel van lichtheid en openheid voor het gebouw.
Om de universiteit te helpen bij planningsoverleg, maakte HLM afbeeldingen van het gebouw vanuit het Archicad-model, presenteerde de architectonische ontwerpen in 3D met behulp van De BIMx-software van Graphisoft en ook opdracht gegeven voor een fly-through van een gespecialiseerd CGI-bedrijf met het Archicad-model als basis.
BIMx gebruiken om architectonische ontwerpen te presenteren
Tijdens het project exporteerde HLM regelmatig het ontwerp naar Graphisoft’s virtual reality-software BIMx om de universiteit en andere belanghebbenden te laten zien hoe het gebouw eruit zou zien en om een gevoel van ruimte en proporties te geven.
Karl Brown, projectarchitect bij HLM zei: “Onze klanten hielden van BIMx en de mogelijkheid om virtueel door het gebouw te kunnen ‘lopen’. Als architecten zijn we gewend om naar tekeningen te kijken en ze te interpreteren. Maar voor niet-architecten is BIMx een ontzettend handige tool om te laten zien hoe het gebouw eruit komt te zien.”
Ian Curran, de BIM-manager van HLM, was het daarmee eens: “BIMx is een briljante tool. We gebruikten het om onze architecturale ontwerpen te delen met alle belanghebbenden tijdens onze vergaderingen. Bij dit project hebben we bijvoorbeeld voorgesteld om 300 mm van de vloerhoogte te halen. De klant wilde meteen zien wat de impact zou zijn en met behulp van BIMx lukte dat.”
Archicad ontwerpt opvallende gevel in de helft van de tijd
De sleutel tot het uiterlijk van het gebouw is een complexe driehoekige gevel die, zonder de automatisering van Archicad, zeer tijdrovend zou zijn geweest om te ontwerpen.
HLM werkte met ondersteuning van Graphisoft UK om elk stuk van de gevel als een module binnen Archicad te creëren.
Karl legde uit: “Elk stukje informatie dat we nodig hebben, is opgenomen in de module en dit maakte het proces zo veel gemakkelijker.
“Als we het handmatig hadden moeten doen, zou het bijna onmogelijk zijn geweest. Maar als workflow heeft het zoveel tijd bespaard. Door een module te maken voor het repetitieve element van de gevel, hebben we de tijd die aan de gevel besteed wordt waarschijnlijk met wel 50% verminderd. In die tijd verlegden we echt de grenzen van wat Archicad kon doen.”
HLM paste hetzelfde principe toe voor de kantoorruimtes, waarbij alle meubels als modules werden gemaakt en voor elk kantoor werden gekopieerd.
Eenvoudige gegevensuitwisseling via IFC
Tijdens het project heeft HLM via IFC informatie uitgewisseld met een aantal verschillende teams en aannemers, waaronder constructeurs, werktuigbouwkundigen en elektrotechnici, brandweertechnici, geveltechnici, akoestiekspecialisten en specialisten op het gebied van thermische modellering.
“De interoperabiliteit tussen Archicad en andere software in het VK is uitstekend”, zegt Karl. “Het constructiemodel is vanuit Revit via een hotlink in Archicad gebracht, dus het was heel gemakkelijk om wijzigingen door te voeren. Ondertussen werd het gefedereerde model met alle disciplines, vanwege de omvang en complexiteit, opgeslagen in Navisworks.”
The Wave werd voltooid in het voorjaar van 2023 en is nu klaar om personeel en studenten te verwelkomen als een ruimte voor samenwerkend leren.
